Technische Daten

44 Parameter

Identifikation

Hersteller
FAG
Art
Pendelrollenlager
Sachnummer (SKU)
WS22214-E1-XL-K-2RSR#N1
EAN
4054369254204
Käfig
JPA

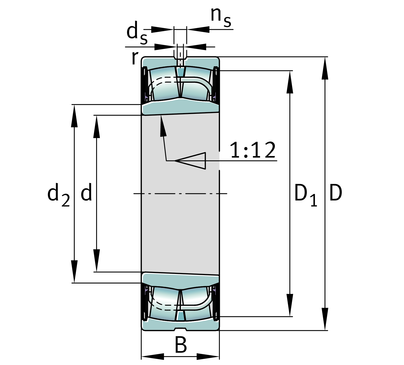

Abmessungen

Bohrung d
70 mm
Außendurchmesser D
125 mm
Breite B
38 mm
Masse
1.83 kg
Radiale Luft
CN (Group N)

Tragzahlen und Betrieb

Dynamische Tragzahl C
211000 N
Statische Tragzahl C₀
226000 N
Grenzdrehzahl
1670 1/min
Dichtung
2RSR
Vollständige Herstellerspezifikation30 Parameter · aufklappen
Abziehhülse
AH2214-WS
Ausführung
E1
Betriebstemperatur max.
100.0 °C
Betriebstemperatur min.
-30.0 °C
Bohrungsart
K
Bohrungsdurchmesser Außenring
113.5 mm
Breite der Schmiernut
6.5 mm
Dichtung
2RSR
Durchmesser Schmierbohrung
3.2 mm
Dynamischer Axialfaktor Y
4.4
Ermüdungsgrenzbelastung radial Cᵤᵣ
28500.0 N
Grenzwert Fa/Fr für die Wahl der Faktoren X und Y
0.23

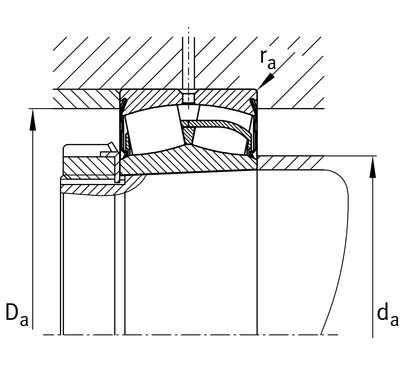

Größter Durchmesser Gehäuseschulter
116.0 mm
Größter Durchmesser Wellenschulter
82.5 mm
Größter Freistichradius
1.5 mm
Käfig
JPA
Kategorie
XL
Kleinste Aufnahmebreite der Hülse
11.0 mm
Kleinster Aufnahmedurchmesser der Hülse
75.0 mm
Kleinster Durchmesser Wellenschulter
82.5 mm
Kleinstes Kantenmaß
1.5 mm
Laufbahndurchmesser Innenring
82.5 mm
Nachschmiermöglichkeit
Standard
PFAS
nein
Radialluft
CN (Gruppe N)
REACH
REACH-konform
RoHS
RoHS-konform
Sealing - excess width
WS
Spannhülse
H2214-T-WS
Statischer Axialfaktor Y₀
2.89

Klassifikation

Herstellerkategorie
Wälz- und Gleitlager › Rollenlager › Pendelrollenlager
eCl@ss-Klasse
23-05-09-11
UNSPSC
31171505

Beschreibung

Spherical roller bearing WS222..-E1-XL-K-2RSR, symmetric with cage guidance ring

FAG

WS22214-E1-XL-K-2RSR

Gängige Bezeichnung: WS22214 E1 K 2RS

Pendelrollenlager

⌀70 × 125 × 38 mm

od EUR 134,78netto

+ MwSt. 19% = EUR 160,39 brutto

Auf BestellungTermin wird bestätigt

Diese Position wird auf Bestellung beschafft (ca. 10 Werktage) und an Geschäftskunden verkauft. Firmenkonto eröffnen.

WS22214-E1-XL-K-2RSR—
EUR 134,78

Günstiger bei größeren Mengen

ab 5 Stk.EUR 132,27−2%
ab 10 Stk.EUR 130,92−3%
ab 25 Stk.EUR 128,22−5%
ab 50 Stk.EUR 125,52−7%

Auf Bestellung — den Termin bestätigen wir nach Rückfrage beim Hersteller.

Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →

Symbol (SKU)WS22214-E1-XL-K-2RSR#N1
EAN4054369254204
Wymiary⌀70 × 125 × 38 mm
Masa1.83 kg

Kaufen Sie als Unternehmen?

Firmenkonto eröffnen →

Dokumentation

Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)

Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.

Brauchen Sie Montage, Schmierung oder Diagnose?
