Technische Daten

15 Parameter

Identifikation

Hersteller
INA
Art
Axial-Lagerscheiben
Sachnummer (SKU)
LS120155#N1>1
EAN
4012802420487

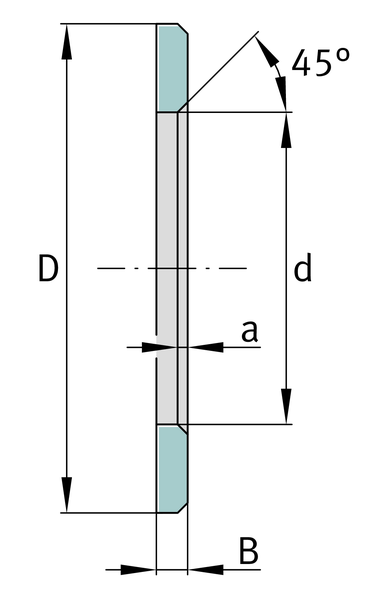

Abmessungen

Bohrung d
120 mm
Außendurchmesser D
155 mm
Breite B
7 mm
Masse
393 g
Vollständige Herstellerspezifikation7 Parameter · aufklappen
Bore diameter track washer
120.0 mm
Chamfer Angle
45.0 °
Chamfer width
1.5 mm
Outside diameter track washer
155.0 mm
PFAS
nein
REACH
REACH-konform
RoHS
RoHS-konform

Klassifikation

Herstellerkategorie
Wälz- und Gleitlager › Zubehör › Axiallagerscheiben
eCl@ss-Klasse
23-05-90-90
UNSPSC
31171521

Beschreibung

Die Lagerscheibe LS120155 von INA dient als ebene Laufbahn für die Wälzkörper axialer Nadellager und wird zusammen mit den entsprechenden Lagereinheiten eingesetzt. Sie besitzt eine Breite von 7,0 mm und ein Nettogewicht von 393 g. Die Scheibe ist konstruktiv auf die Baureihen AXK und K811 abgestimmt und übernimmt dort die Funktion der Anlauffläche, auf der die Nadeln abrollen. Da die Scheibe selbst keine Wälzkörper trägt, muss sie stets zusammen mit dem passenden Nadelkranz montiert werden, wodurch eine geschlossene axiale Lagerstelle entsteht. Die ebene, gehärtete Oberfläche nimmt die Axiallast auf und leitet sie gleichmäßig in die angrenzende Konstruktion ein. Eine gesonderte Schmierung erfolgt über das zugehörige Nadellager, mit dem die Scheibe als Funktionseinheit zusammenarbeitet.

Dasselbe Lager bei anderen Herstellern (1 Bezeichnungen)

Gleiche Größe und Bauart — die Schreibweise der Nachsetzzeichen unterscheidet sich je Marke.

Vergleich und Details →

INA

LS120155

Original — diese Seite

entsprechende Bezeichnung

SKF

LS120155

Es handelt sich um eine maß- und bauartgleiche Entsprechung, nicht um dasselbe Produkt. Bei Zweifeln fragen Sie uns vor dem Kauf.

INA

LS120155

Axial-Lagerscheiben

⌀120 × 155 × 7 mm

od EUR 32,62netto

+ MwSt. 19% = EUR 38,82 brutto

Letzte Stücke (3)Versand in 24 h
LS120155—
EUR 32,62

Günstiger bei größeren Mengen

ab 5 Stk.EUR 31,98−2%
ab 10 Stk.EUR 31,65−3%
ab 25 Stk.EUR 31,00−5%
ab 50 Stk.EUR 30,35−7%

Versand in 24 h aus eigenem Lager

Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →

Symbol (SKU)LS120155#N1>1
EAN4012802420487
Wymiary⌀120 × 155 × 7 mm
Masa393 g

Kaufen Sie als Unternehmen?

Firmenkonto eröffnen →

Dokumentation

Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)

Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.

Brauchen Sie Montage, Schmierung oder Diagnose?
