Technische Daten

43 Parameter

Identifikation

Hersteller
FAG
Art
Hochgeschwindigkeits-Spindellager
Sachnummer (SKU)
HSS7003-C-T-P4S-UL#N1
EAN
4012801489553
Käfig
T
Toleranzklasse
P4S

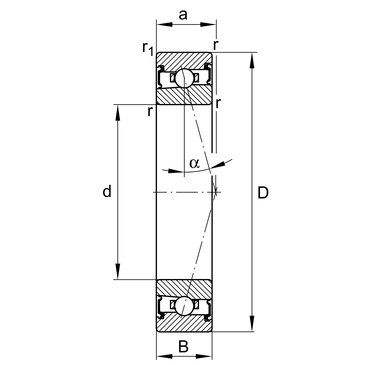

Abmessungen

Bohrung d
17 mm
Außendurchmesser D
35 mm
Breite B
10 mm
Masse
46 g

Tragzahlen und Betrieb

Dynamische Tragzahl C
3550 N
Statische Tragzahl C₀
1600 N
Grenzdrehzahl
95000 1/min
Dichtung
2RSD
Vollständige Herstellerspezifikation29 Parameter · aufklappen
Abstand der Druckkegelspitzen
8.5 mm
Arrangement bearing set
U
Axial rigidity heavy
31.0 N/µm
Axial rigidity light
14.0 N/µm
Axial rigidity medium
23.0 N/µm
Betriebstemperatur max.
80.0 °C
Betriebstemperatur min.
-30.0 °C
Diameter shaft shoulder clearance
h12
Dichtung
2RSD
Druckwinkel
C
Durchmesser Wellenschulter
21.0 mm
Ermüdungsgrenzbelastung radial Cᵤᵣ
170.0 N
Grenzdrehzahl bei Fettschmierung
63000.0 1/min
Größter Freistichradius
0.1 mm
Käfig
T
Kleinstes Kantenmaß
0.3 mm
Lift-off force heavy
253.0 N
Lift-off force light
38.0 N
Lift-off force medium
121.0 N
PFAS
nein
Preload
L
Preload force heavy
76.0 N
Preload force light
13.0 N
Preload force medium
38.0 N
REACH
REACH-konform
RoHS
RoHS-konform
Schmierstoff
GA21
Schulterdurchmesser Außenring
32.0 mm
Shoulder diameter outer ring clearance
H12

Klassifikation

Herstellerkategorie
Wälz- und Gleitlager › Hochgenauigkeitslager › Radial-Hochgenauigkeitslager › Spindellager
eCl@ss-Klasse
23-05-08-03
UNSPSC
31171504

Beschreibung

High speed spindle bearing HSS70..-C, adjusted, in pairs or sets, contact angle α = 15°, lip seals on both sides, non-contact, restricted tolerances

FAG

HSS7003-C-T-P4S-UL

Hochgeschwindigkeits-Spindellager

⌀17 × 35 × 10 mm

od EUR 115,50netto

+ MwSt. 19% = EUR 137,45 brutto

Vorübergehend ausverkauftvorübergehend ausverkauft

Diese Position wird auf Bestellung beschafft (ca. 10 Werktage) und an Geschäftskunden verkauft. Firmenkonto eröffnen.

HSS7003-C-T-P4S-UL—
EUR 115,50

Günstiger bei größeren Mengen

ab 5 Stk.EUR 113,19−2%
ab 10 Stk.EUR 112,03−3%
ab 25 Stk.EUR 109,72−5%
ab 50 Stk.EUR 107,41−7%

Unsere eigene Ware, vorübergehend ausverkauft — schreiben Sie uns wegen des Termins.

Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →

Symbol (SKU)HSS7003-C-T-P4S-UL#N1
EAN4012801489553
Wymiary⌀17 × 35 × 10 mm
Masa46 g

Kaufen Sie als Unternehmen?

Firmenkonto eröffnen →

Dokumentation

Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)

Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.
