Technische Daten

41 Parameter

Identifikation

Hersteller
FAG
Art
Hochgeschwindigkeits-Spindellager
Sachnummer (SKU)
HCS7003-E-T-P4S-UL#N1
EAN
4012801732864
Käfig
T
Toleranzklasse
P4S

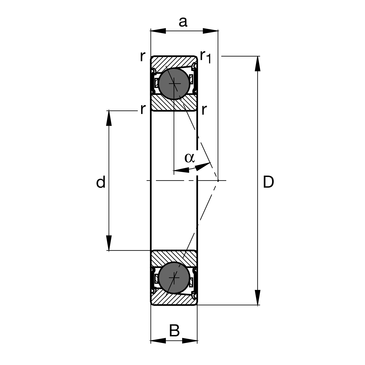

Abmessungen

Bohrung d
17 mm
Außendurchmesser D
35 mm
Breite B
10 mm
Masse
45 g

Tragzahlen und Betrieb

Dynamische Tragzahl C
3350 N
Statische Tragzahl C₀
1460 N
Dichtung
2RSD
Vollständige Herstellerspezifikation28 Parameter · aufklappen
Abstand der Druckkegelspitzen
11.1 mm
Arrangement bearing set
U
Axial rigidity heavy
68.0 N/µm
Axial rigidity light
35.0 N/µm
Axial rigidity medium
52.0 N/µm
Betriebstemperatur max.
80.0 °C
Betriebstemperatur min.
-30.0 °C
Diameter shaft shoulder clearance
h12
Dichtung
2RSD
Druckwinkel
E

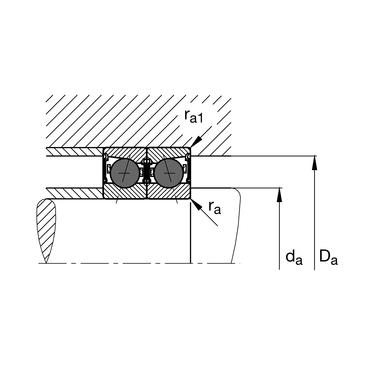

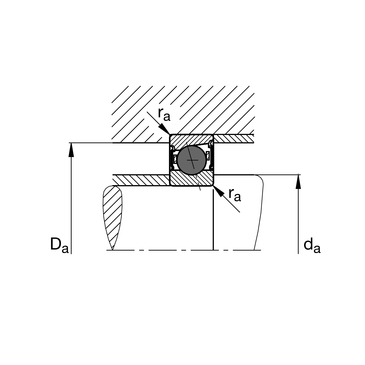

Durchmesser Wellenschulter
21.0 mm
Ermüdungsgrenzbelastung radial Cᵤᵣ
117.0 N
Grenzdrehzahl bei Fettschmierung
75000.0 1/min
Größter Freistichradius
0.1 mm
Käfig
T
Kleinstes Kantenmaß
0.3 mm
Lift-off force heavy
256.0 N
Lift-off force light
41.0 N
Lift-off force medium
126.0 N
PFAS
nein
Preload
L
Preload force heavy
86.0 N
Preload force light
14.0 N
Preload force medium
43.0 N
REACH
REACH-konform
RoHS
RoHS-konform
Schulterdurchmesser Außenring
32.0 mm
Shoulder diameter outer ring clearance
H12

Klassifikation

Herstellerkategorie
Wälz- und Gleitlager › Hochgenauigkeitslager › Radial-Hochgenauigkeitslager › Spindellager
eCl@ss-Klasse
23-05-08-03
UNSPSC
31171504

Beschreibung

High speed spindle bearing HCS70..-E, adjusted, in pairs or sets, contact angle α = 25°, with ceramic balls, lip seals on both sides, non-contact, restricted tolerances

FAG

HCS7003-E-T-P4S-UL

Hochgeschwindigkeits-Spindellager

⌀17 × 35 × 10 mm

od EUR 211,93netto

+ MwSt. 19% = EUR 252,20 brutto

Vorübergehend ausverkauftvorübergehend ausverkauft

Diese Position wird auf Bestellung beschafft (ca. 10 Werktage) und an Geschäftskunden verkauft. Firmenkonto eröffnen.

HCS7003-E-T-P4S-UL—
EUR 211,93

Günstiger bei größeren Mengen

ab 5 Stk.EUR 208,05−2%
ab 10 Stk.EUR 205,93−3%
ab 25 Stk.EUR 201,68−5%
ab 50 Stk.EUR 197,43−7%

Unsere eigene Ware, vorübergehend ausverkauft — schreiben Sie uns wegen des Termins.

Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →

Symbol (SKU)HCS7003-E-T-P4S-UL#N1
EAN4012801732864
Wymiary⌀17 × 35 × 10 mm
Masa45 g

Kaufen Sie als Unternehmen?

Firmenkonto eröffnen →

Dokumentation

Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)

Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.

Brauchen Sie Montage, Schmierung oder Diagnose?
