Technische Daten
40 ParameterIdentifikation
- Hersteller
- FAG
- Art
- Spindellager
- Sachnummer (SKU)
- B7003-E-2RSD-T-P4S-UL#N1
- EAN
- 4026677498632
- Käfig
- T
- Toleranzklasse
- P4S

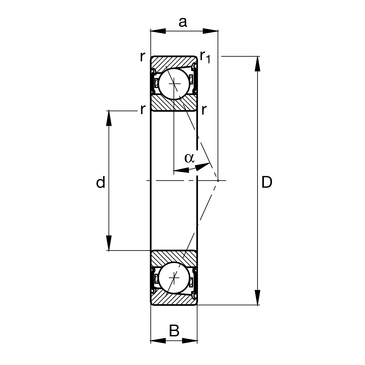

Abmessungen
- Bohrung d
- 17 mm
- Außendurchmesser D
- 35 mm
- Breite B
- 10 mm
- Masse
- 38.27 g
Tragzahlen und Betrieb
- Dynamische Tragzahl C
- 8200 N
- Statische Tragzahl C₀
- 3350 N
Vollständige Herstellerspezifikation28 Parameter · aufklappen
- Abstand der Druckkegelspitzen
- 11.1 mm
- Arrangement bearing set
- U
- Axial rigidity heavy
- 112.0 N/µm
- Axial rigidity light
- 48.0 N/µm
- Axial rigidity medium
- 81.0 N/µm
- Betriebstemperatur max.
- 80.0 °C
- Betriebstemperatur min.
- -30.0 °C
- Diameter shaft shoulder clearance
- h12
- Druckwinkel
- E
- Durchmesser Wellenschulter
- 21.0 mm
- Ermüdungsgrenzbelastung radial Cᵤᵣ
- 355.0 N
- Grenzdrehzahl bei Fettschmierung
- 43000.0 1/min
- Größter Freistichradius
- 0.1 mm
- Käfig
- T
- Kleinstes Kantenmaß
- 0.3 mm
- Lift-off force heavy
- 1504.0 N
- Lift-off force light
- 156.0 N
- Lift-off force medium
- 663.0 N
- PFAS
- nein
- Preload
- L
- Preload force heavy
- 483.0 N
- Preload force light
- 54.0 N
- Preload force medium
- 220.0 N
- REACH
- REACH-konform
- RoHS
- RoHS-konform
- Schmierstoff
- GA21
- Schulterdurchmesser Außenring
- 32.0 mm
- Shoulder diameter outer ring clearance
- H12
Klassifikation
- Herstellerkategorie
- Wälz- und Gleitlager › Hochgenauigkeitslager › Radial-Hochgenauigkeitslager › Spindellager
- eCl@ss-Klasse
- 23-05-08-03
- UNSPSC
- 31171504
Beschreibung
Dieses Spindellager nimmt axiale und radiale Belastungen bei einem Kontaktwinkel von 25° auf. Die Bohrung beträgt 17,0 mm, der Außendurchmesser 35,0 mm und die Breite 10,0 mm, das Nettogewicht liegt bei 38,27 g. Der Käfig ist in Ausführung T ausgeführt, beidseitig sind berührungsfreie Dichtlippen (2RSD) montiert. Das Lager wird angepasst und paarweise oder im Satz geliefert (Bezeichnung UL), die Toleranzen entsprechen der Klasse P4S. Durch die berührungsfreie Dichtung ist eine reibungsarme Rotation bei hohen Drehzahlen möglich, die engen Toleranzen erlauben eine präzise Wellenführung mit geringem Rundlauffehler.
B7003-E-2RSD-T-P4S-UL
Gängige Bezeichnung: B7003 E 2RS T P4S UL
Spindellager
⌀17 × 35 × 10 mm
od EUR 94,49netto
+ MwSt. 19% = EUR 112,44 brutto
Günstiger bei größeren Mengen
| ab 5 Stk. | EUR 92,76 | −2% |
| ab 10 Stk. | EUR 91,81 | −3% |
| ab 25 Stk. | EUR 89,92 | −5% |
| ab 50 Stk. | EUR 88,03 | −7% |
Versand in 24 h aus eigenem Lager
Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →
Kaufen Sie als Unternehmen?
Firmenkonto eröffnen →Dokumentation
Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.
