Technische Daten
35 ParameterIdentifikation
- Hersteller
- FAG
- Art
- Schrägkugellager
- Sachnummer (SKU)
- 7304-B-XL-JP#N1>1
- EAN
- 4054372837081
- Käfig
- JP
- Toleranzklasse
- P6

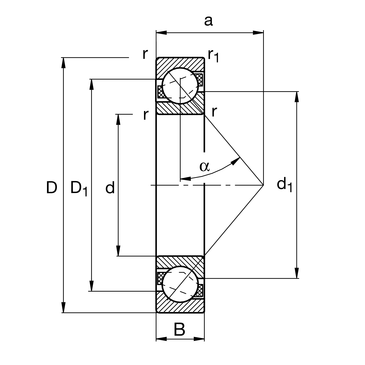

Abmessungen
- Bohrung d
- 20 mm
- Außendurchmesser D
- 52 mm
- Breite B
- 15 mm
- Masse
- 150 g
Tragzahlen und Betrieb
- Dynamische Tragzahl C
- 21700 N
- Statische Tragzahl C₀
- 11100 N
- Grenzdrehzahl
- 19300 1/min
Vollständige Herstellerspezifikation22 Parameter · aufklappen
- Abstand der Druckkegelspitzen
- 22.6 mm
- Ausführungsvariante
- B
- Betriebstemperatur max.
- 150.0 °C
- Betriebstemperatur min.
- -30.0 °C
- Dichtungsart
- ohne
- Druckwinkel
- 40.0 °
- Ermüdungsgrenzbelastung radial Cᵤᵣ
- 770.0 N

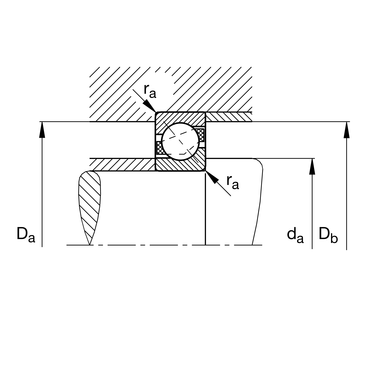

- Größter Durchmesser Gehäuseschulter
- 47.8 mm
- Größter Kantenradius Gehäuse
- 0.6 mm
- Größter Kantenradius Welle
- 1.0 mm
- Käfig
- JP
- Kategorie
- XL
- Kleinster Durchmesser Wellenschulter
- 27.0 mm
- Kleinstes Kantenmaß
- 0.6 mm
- Maß- / Wärmestabilisierung
- S0
- PFAS
- nein
- REACH
- REACH-konform
- Referenzdrehzahl
- 11500.0 1/min
- RoHS
- RoHS-konform
- Schmierstoff
- ohne
- Shoulder diameter on inner ring wide side face
- 33.04 mm
- Shoulder diameter on outer ring wide side face
- 39.74 mm
Klassifikation
- Herstellerkategorie
- Wälz- und Gleitlager › Kugellager › Schrägkugellager
- eCl@ss-Klasse
- 23-05-08-03
- UNSPSC
- 31171504
Beschreibung
Das Schrägkugellager 7304-B-XL-JP von FAG ist einreihig ausgeführt und nimmt radiale sowie einseitig gerichtete axiale Belastungen auf. Der Innendurchmesser beträgt 20,0 mm, der Außendurchmesser 52,0 mm, die Breite 15,0 mm, die Masse liegt bei 0,15 kg. Der Käfig JP besteht aus Stahlblech. Die Ausführung X-life erlaubt eine Grenzdrehzahl von 19300 1/min bei einer Bezugsdrehzahl von 11500 1/min. Da einreihige Schrägkugellager axiale Kräfte nur in eine Richtung übertragen, ist für eine beidseitige axiale Führung eine gepaarte Anordnung mit einem zweiten Lager erforderlich. Der Stahlblechkäfig JP sorgt durch geringes Gewicht und niedrige Reibung für einen ruhigen Lauf im angegebenen Drehzahlbereich. Die engere Fertigungstoleranz der X-life-Ausführung unterstützt eine gleichmäßigere Lastver
Dasselbe Lager bei anderen Herstellern (15 Bezeichnungen)
Gleiche Größe und Bauart — die Schreibweise der Nachsetzzeichen unterscheidet sich je Marke.
FAG
7304-B-XL-JP
Original — diese Seite
entsprechende Bezeichnung
BCA
7304
FAFNIR
7304WN
FEDERAL
7304
FLT
7304B
KOYO
7304B
MRC
7304P
MRC
7304PJ
ND
30304
NSK
7304B
NSK
7304BW
RHP
7304X6
SKF
7304B
SNR
7304B
bedingt austauschbar
Diese Positionen sind bedingt austauschbar — bitte Ausführung vor dem Kauf prüfen.
FAFNIR
7304W
MRC
7304
Es handelt sich um eine maß- und bauartgleiche Entsprechung, nicht um dasselbe Produkt. Bei Zweifeln fragen Sie uns vor dem Kauf.
7304-B-XL-JP
Gängige Bezeichnung: 7304 B JP
Schrägkugellager
⌀20 × 52 × 15 mm
od EUR 16,20netto
+ MwSt. 19% = EUR 19,28 brutto
Günstiger bei größeren Mengen
| ab 5 Stk. | EUR 15,90 | −2% |
| ab 10 Stk. | EUR 15,74 | −3% |
| ab 25 Stk. | EUR 15,41 | −5% |
| ab 50 Stk. | EUR 15,09 | −7% |
Versand in 24 h aus eigenem Lager
Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →
Kaufen Sie als Unternehmen?
Firmenkonto eröffnen →Dokumentation
Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.
