Technische Daten

14 Parameter

Identifikation

Hersteller
INA
Art
Wellenscheiben
Sachnummer (SKU)
WS81106#N1>1
EAN
4012802468670

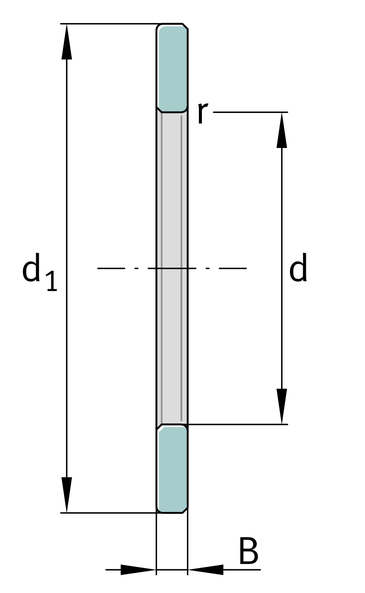

Abmessungen

Bohrung d
30 mm
Außendurchmesser D
47 mm
Breite B
3 mm
Masse
22.5 g
Vollständige Herstellerspezifikation6 Parameter · aufklappen
Height shaft washer
3.0 mm
Kleinstes Kantenmaß
0.6 mm
Lip diameter shaft washer
47.0 mm
PFAS
nein
REACH
REACH-konform
RoHS
RoHS-konform

Klassifikation

Herstellerkategorie
Wälz- und Gleitlager › Zubehör › Axiallagerscheiben
eCl@ss-Klasse
23-05-90-90
UNSPSC
31161811

Beschreibung

Die Wellenscheibe WS81106 dient als axiales Führungselement in Axial-Zylinderrollenlagern der Baureihe 811 und bildet zusammen mit dem Kranz K811 und der Gehäusescheibe GS die vollständige Lagereinheit. Der Bohrungsdurchmesser beträgt 30,0 mm, die Nettomasse liegt bei 22,5 g. Als Zylinderrollenlager überträgt die Scheibe die Axialkraft flächig auf die Anlagefläche der Welle. Durch die Trennung von Wellenscheibe, Gehäusescheibe und Rollenkranz lässt sich die Einbaulage präzise an die konstruktiven Gegebenheiten der Welle anpassen. Die einsinnige Ausführung nimmt Axiallasten nur in einer Richtung auf, weshalb die Anordnung von Welle und Gegenlager entsprechend auszulegen ist.

INA

WS81106

Wellenscheiben

⌀30 × 47 × 3 mm

od EUR 7,41netto

+ MwSt. 19% = EUR 8,82 brutto

Letzte Stücke (2)Versand in 24 h
WS81106—
EUR 7,41

Günstiger bei größeren Mengen

ab 5 Stk.EUR 7,28−2%
ab 10 Stk.EUR 7,20−3%
ab 25 Stk.EUR 7,05−5%
ab 50 Stk.EUR 6,90−7%

Versand in 24 h aus eigenem Lager

Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →

Symbol (SKU)WS81106#N1>1
EAN4012802468670
Wymiary⌀30 × 47 × 3 mm
Masa22.5 g

Kaufen Sie als Unternehmen?

Firmenkonto eröffnen →

Dokumentation

Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)

Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.

Brauchen Sie Montage, Schmierung oder Diagnose?
