Technische Daten
37 ParameterIdentifikation
- Hersteller
- FAG
- Art
- Pendelrollenlager
- Sachnummer (SKU)
- 22234-E1A-XL-M#N1
- EAN
- 4026677851420
- Käfig
- M

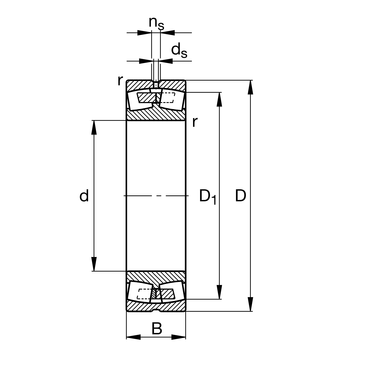

Abmessungen
- Bohrung d
- 170 mm
- Außendurchmesser D
- 310 mm
- Breite B
- 86 mm
- Masse
- 27.55 kg
- Radiale Luft
- CN (Group N)
Tragzahlen und Betrieb
- Dynamische Tragzahl C
- 1320000 N
- Statische Tragzahl C₀
- 1570000 N
- Grenzdrehzahl
- 2550 1/min
Vollständige Herstellerspezifikation24 Parameter · aufklappen
- Ausführung
- E1A
- Betriebstemperatur max.
- 200.0 °C
- Betriebstemperatur min.
- -30.0 °C
- Bohrungsart
- Z
- Bohrungsdurchmesser Außenring
- 275.4 mm
- Breite der Schmiernut
- 17.7 mm
- Durchmesser Schmierbohrung
- 9.5 mm
- Dynamischer Axialfaktor Y
- 3.87
- Ermüdungsgrenzbelastung radial Cᵤᵣ
- 144000.0 N
- Grenzwert Fa/Fr für die Wahl der Faktoren X und Y
- 0.26

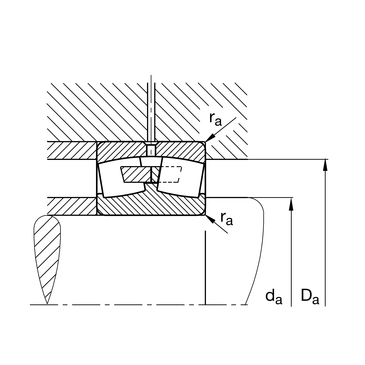

- Größter Durchmesser Gehäuseschulter
- 293.0 mm
- Größter Freistichradius
- 3.0 mm
- Käfig
- M
- Kategorie
- XL
- Kleinster Durchmesser Wellenschulter
- 187.0 mm
- Kleinstes Kantenmaß
- 4.0 mm
- Laufbahndurchmesser Innenring
- 199.8 mm
- Nachschmiermöglichkeit
- Standard
- PFAS
- nein
- Radialluft
- CN (Gruppe N)
- REACH
- REACH compliant with declarable lead proportion
- Referenzdrehzahl
- 1780.0 1/min
- RoHS
- RoHS compliant with declarable substances
- Statischer Axialfaktor Y₀
- 2.54
Klassifikation
- Herstellerkategorie
- Wälz- und Gleitlager › Rollenlager › Pendelrollenlager
- eCl@ss-Klasse
- 23-05-09-11
- UNSPSC
- 31171505
Beschreibung
Spherical roller bearing 222..-E1A-XL-M, symmetric 2 outer ribs
Dasselbe Lager bei anderen Herstellern (5 Bezeichnungen)
Gleiche Größe und Bauart — die Schreibweise der Nachsetzzeichen unterscheidet sich je Marke.
FAG
22234-E1A-XL-M
Original — diese Seite
entsprechende Bezeichnung
KOYO
22234R
NSK
22234CAME4
NTN
22234UAL1D1
RHP
22234EMW33
WSWG
22234CA/W33
Es handelt sich um eine maß- und bauartgleiche Entsprechung, nicht um dasselbe Produkt. Bei Zweifeln fragen Sie uns vor dem Kauf.
Für die Montage dieses Lagers
Gehäuse, in die dieses Lager passt. Alles aus unserem Katalog.
Montage auf Hülse?
Dieses Lager hat eine zylindrische Bohrung und sitzt direkt auf der Welle. Für die Hülsenmontage wählen Sie die Ausführung mit kegeliger Bohrung 22234-E1A-XL-K-M. Dazu passen: H3134, KM34, MB34.
22234-E1A-XL-M
Gängige Bezeichnung: 22234 E1A M
Pendelrollenlager
⌀170 × 310 × 86 mm
od EUR 995,58netto
+ MwSt. 19% = EUR 1.184,74 brutto
Diese Position wird auf Bestellung beschafft (ca. 10 Werktage) und an Geschäftskunden verkauft. Firmenkonto eröffnen.
Günstiger bei größeren Mengen
| ab 5 Stk. | EUR 965,71 | −3% |
| ab 10 Stk. | EUR 955,75 | −4% |
| ab 25 Stk. | EUR 935,84 | −6% |
| ab 50 Stk. | EUR 915,93 | −8% |
Unsere eigene Ware, vorübergehend ausverkauft — schreiben Sie uns wegen des Termins.
Versand nach Deutschland: DHL, GLS, ab 13,18 € netto. Transportzeit 2–3 Werktage nach dem Versand. Versand und Rückgabe →
Kaufen Sie als Unternehmen?
Firmenkonto eröffnen →Dokumentation
Datenblatt (PDF)RoHS/REACH-Konformitätserklärung (PDF)Das erste Öffnen kann bis zu einer Minute dauern, da der Hersteller das Dokument erstellt.
